蝸桿傳動是由蝸輪和蝸桿組成的，用于傳遞空間交錯兩軸之前的運動和動力。交錯角一般為90°。傳動中一般蝸桿為主動件，蝸輪是從動件。

一、蝸桿傳動的特點：

1、傳動比大，結構緊湊。一般在動力傳動中，取傳動比i=10到80；在分度機構中，i可達1000。這樣大的傳動比如用齒輪傳動，則需要采取多級傳動才行，所以蝸桿傳動結構緊湊，體積小、重量輕。

2、傳動平穩，無噪音。因?yàn)槲仐U齒是連續不間斷的螺旋齒，它與蝸輪齒嚙合時是連續不斷的，蝸桿齒無嚙入和嚙出的過程，因此工作平穩，沖擊、震動、噪音小。

3、可制成具有自鎖性的蝸桿。當蝸桿的蝸旋升角很小時，蝸桿只能帶動蝸輪傳動，而蝸輪不能帶動蝸桿轉動。

4、蝸桿傳動效率低，一般認為蝸桿傳動效率比齒輪傳動低。尤其是具有自鎖性的蝸桿傳動，其效率在0.5以下，一般效率只有0.7到0.9。

5、發熱量大，齒面容易磨損，成本高。因?yàn)楣ぷ鼾X面有較大相對滑動，它將造成摩擦發熱，所以需要有良好的潤滑和散熱裝置。為了減少磨損，采用減摩性能良好的有色全屬材料制造蝸輪，材料成本高。

?主要用于中小功率，中斷工作的場合。

?廣泛應用于機床、冶金、礦山及起重設備中。

二、蝸桿傳動的類型如下：

蝸桿傳動：

1、圓柱蝸桿傳動

（1）普通圓柱蝸桿傳動

    *阿基米德圓柱蝸桿傳動（ZA型）

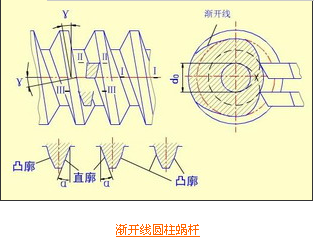

    *漸開線圓柱蝸桿傳動（ZI型）

    *法向直廓圓柱蝸桿傳動（ZN型）

    *錐面包絡圓柱蝸桿傳動（ZK型）

（2）圓弧圓柱蝸桿傳動（ZC型）

2、環面蝸桿傳動   蝸桿的外形是圓弧回轉面，同時嚙合的齒數多，傳動

平穩；齒面利于潤滑油膜形成，傳動效率較高；

（1）直線型環面蝸桿傳動（TSL型）

（2）平面包絡環面蝸桿傳動（

3、錐蝸桿傳動    重合度大，承載能力和效率較高

三、蝸桿傳動的精度等級

分為12個精度等級，常用5～9級。

?蝸桿分左旋和右旋。

?蝸桿還有單頭和多頭之分
